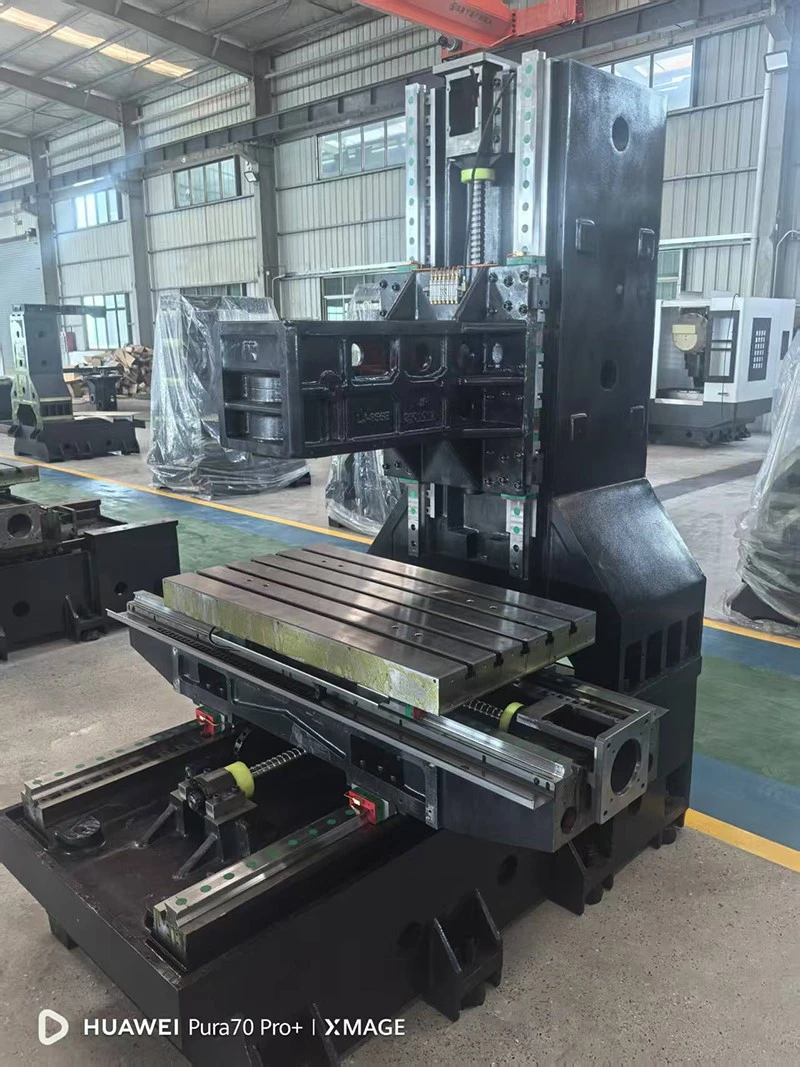

Rama VMC z liniowym prowadzeniem XYZ i sprawdzoną tradycyjną konstrukcją zapewnia wysoką precyzję i stabilną wydajność w przypadku-ciężkich zastosowań związanych z cięciem.
Jest szeroko stosowany w produkcji form i obróbce części.
Zalety części mechanicznych wynikają ze starannego doboru materiałów i precyzyjnej obróbki każdego elementu rdzenia.
Odlew o dużej sztywności
Ramy wykonane są z odlewów GG30, starannie przetworzonych poprzez formowanie piaskiem żywicznym i drewnianym wzorem.
Importowane podstawowe części-najwyższego poziomu
• Śruby kulowe: Stosowane są importowane śruby kulowe znanych na całym świecie marek, takich jak PMI, Hiwin i THK.
• Łożyska: stosowane są łożyska importowane-najlepszych marek, takich jak FAG, NSK i NTN.
• Sprzężenia: Stosowane są importowane sprzęgła, takie jak R+W.
• Cylinder wspomagający
Importowane wrzeciono-o wysokiej precyzji
Oferujemy szeroki wybór wrzecion o różnych prędkościach obrotowych, takich jak wrzeciona CTS, wrzeciona z napędem-pasowym i wrzeciona z napędem-bezpośrednim, aby sprostać różnym wymaganiom obróbki.
Precyzyjna prowadnica
Powierzchnie montażowe prowadnicy liniowej są dokładnie szlifowane przy użyciu importowanych-precyzyjnych szlifierek.
Dostępne są zarówno prowadnice liniowe-rolkowe, jak i kulkowe-, które można wybrać w oparciu o rzeczywiste wymagania klientów dotyczące aplikacji.
Kompleksowa ochrona i smarowanie
• Teleskopowa osłona ochronna: Wszystkie osie X, Y i Z są wyposażone w teleskopowe osłony ochronne ze stali nierdzewnej takich marek jak Keyarrow.
• Centralny automatyczny układ smarowania: Maszyna wyposażona jest w centralny automatyczny układ smarowania.
System przeciwwagi w osi Z-
W standardowej konfiguracji nie ma systemu przeciwwagi, można go dodać, jeśli aplikacja tego wymaga.
| Dane techniczne | Jednostka | LV855-II | TZ855B | L966B | L1160B | V1165-II |
| Pojemność | ||||||
| Podróż X | mm | 800 | 800 | 900 | 1100 | 1100 |
| Y podróż | mm | 500 | 550 | 600 | 600 | 650 |
| Podróż Z | mm | 600 | 550 | 600 | 600 | 650 |
| Środek wrzeciona do prowadnicy kolumny | mm | 585 | 590 | 657 | 664 | 670 |
| Końcówka wrzeciona do stołu roboczego | mm | 110-710 | 120-670 | 70-670 | 130-730 | 150-800 |
| Stół roboczy | ||||||
| Rozmiar stołu | mm | 500×1000 | 550x1000 | 550x1000 | 1300X600 | 1200X600 |
| Szczeliny T-(liczba-rozmiar×odległość) | mm | 5-18×90 | 5-18×90 | 5-18×105 | 5-18×90 | 5-18×100 |
| Maks. Obciążenie | kg | 450 | 500 | 600 | 800 | 800 |
| Wrzeciono | ||||||
| Stożek wrzeciona / śr. | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | |
| Maks. Prędkość | obr./min | 8000 | 8000 | 8000 | 8000 | 8000 |
| Moc silnika wrzeciona Zalecana | kW | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 |
| Karmienie | ||||||
| Śruba kulowa X | mm/mm | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| Śruba kulowa Y | mm/mm | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| Śruba kulowa Z | mm/mm | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| Prowadnica liniowa X | mm | 35 | 35 | 35 | 45 | 45 |
| Prowadnica liniowa Y | mm | 45 | 45 | 45 | 45 | 45 |
| Przewodnik Z | mm | 45 | 45 | 45 | 45 | 45 |
| X/Y/Z Szybka prędkość | m/min | 24/24/24 | 36/36/36 | 30/30/30 | 24/24/24 | 36/36/36 |
| Napęd X | bezpośredni | bezpośredni | bezpośredni | bezpośredni | bezpośredni | |
| Y, jazda | bezpośredni | bezpośredni | bezpośredni | bezpośredni | bezpośredni | |
| Napęd Z | bezpośredni | bezpośredni | bezpośredni | bezpośredni | bezpośredni | |
| Zalecany moment obrotowy silnika X/Y/Z | NM | 10/12/12 | 12/12/30 | 10/12/12 | 20/20/27 | 12/16/22 |
| Inny | ||||||
| Masa maszyny | kg | 3500 | 3400 | 5200 | 5200 | 4600 |
| Bilans Z | Tak | NIE | NIE | NIE | NIE | |
